富士FRN11LM1S-4C變頻器說明書
富士FRN11LM1S-4C變頻器說明書
詳情

富士FRN11LM1S-4C變頻器說明書

富士FRN7.5LM1S-4C變頻器說明書 需要說明書的請加我微信 13916183699  免費發送電子版的說明書

FRN7.5LM1S-4C容量14 KVA 電流18.5A 功率7.5KW 電壓3相AC380V/50Hz/60Hz

富士FRN5.5LM1S-4C變頻器說明書

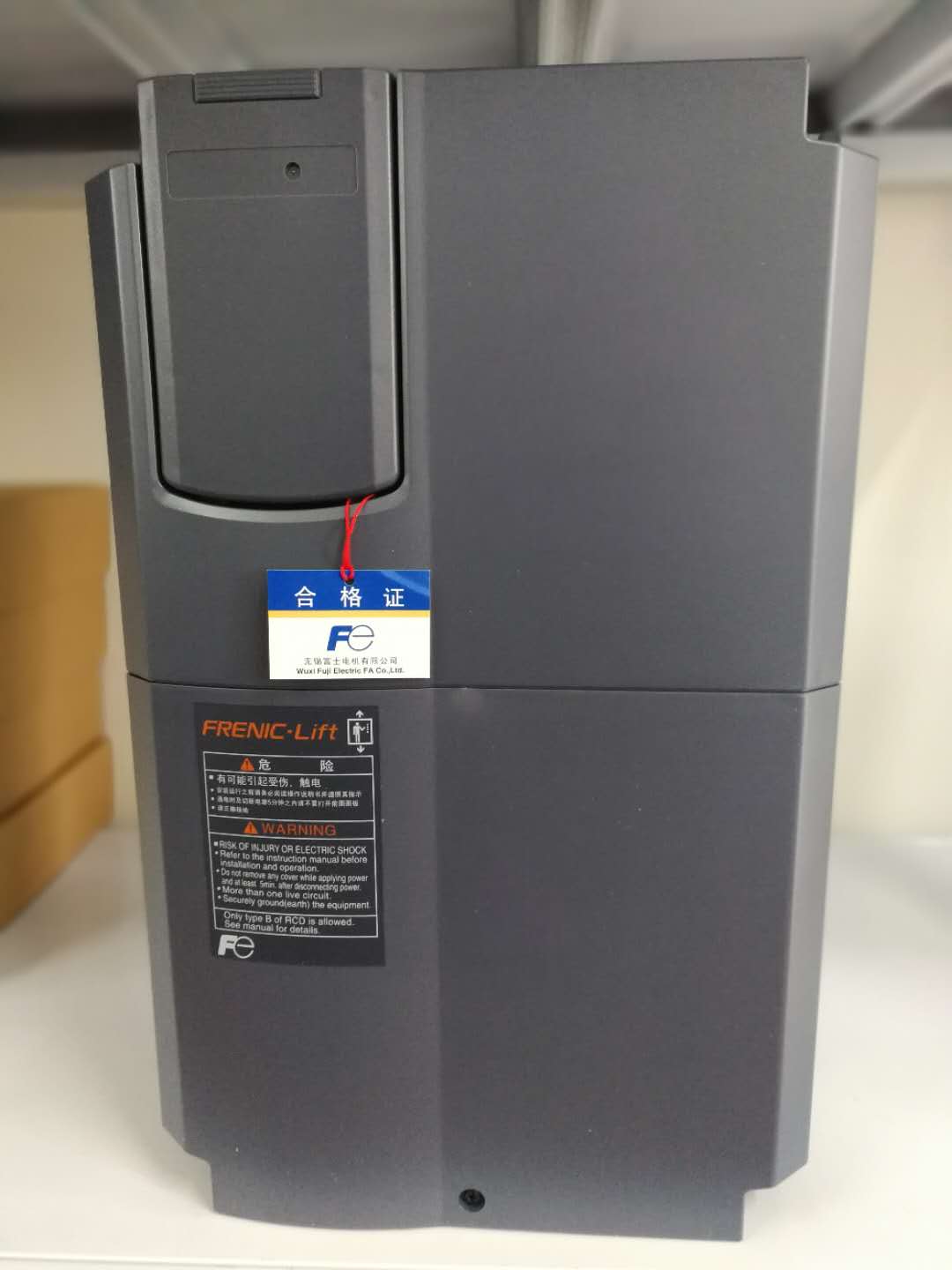

FRENIC-LIFT 電梯專用富士變頻器FRN45LM1S-4C

於以往產品相比，具有大幅度降低了轉矩脈動等多種特長， 必定能與客戶的係統相配合，以發揮更加卓越的功能和特性。

特點

  • 最適於乘客電梯用途的專門設計。
  • 具高性能化過負載能力200％－10s，電流響應速度是原UD係列的5倍。
  • 標IM/PMSM一台變頻器既可驅動異步曳引機也可控製同步曳引機。
  • 對應多種PG脈衝信號接收。標準＋12V/+15V A/B/Z，可選選件卡5V線驅動。選件卡還對應海德漢HeidenHainEndat2.1，4位GRAY格雷碼；三位U,V,W編碼器。

主要內容

電源與機型

  • 額定輸入交流電壓

  • 輸入電壓 等級 容量 輸入交流電壓
    三相400V 5.5kW~30kW 380V~480V 50/60Hz

  • 輸入電源容許波動
    電壓 ：+10% ~ -15%
    頻率：+5%～－5%
    電壓不平衡率：2%以內（IEC61800-3(5.2.3)為標準）

  • 容量範圍
    三相400V：5.5~30kW

輸出頻率範圍

  • Lift(L1)：01~120Hz

    • 規格概要

    項目 規格
    係列名稱 FRN□□□L1MS-□□
    額定過載電流 額定輸出電流的200％-10s
    額定頻率 50，60Hz
    製動時間 30S
    製動使用率(%ED) 50
    加速、減速時間 0.01~99.99s可變
    頻率設定信號 DC0~+-10V(DC0~+-5V) 端子12，V2二路
    DC4~20mA 端子 C1一路
    功能 強製停止，S曲線範圍，多步速度指令同時設定，數字輸入輸出邏輯取反， 啟動時軟起動，速度調節器前饋補償，振動抑製觀察器，數字模擬轉矩偏置，密碼功能，無爬行運行，蓄電池運行，磁極位置自學習
    保護功能 過電流，短路保護，接地保護，過壓保護，輸入缺相保護，輸出缺相保護， 電子熱繼電器，PTC熱敏電阻，過載保護，過速度保護，EN電路異常， PG編碼器斷線，瞬間停電保護
    符合安全規格 EN50178:1997
    保護結構
    (IEC60529)     		IP20封閉型 5.5~22kW
    冷卻方式 風扇冷卻（5.5~22kW 3相400V）

    1    FRN5.5LM1S-4C         10KVA        13.5A    5.5KW      3相AC380V/50Hz/60Hz          7700
    2    FRN7.5LM1S-4C         14 KVA       18.5A    7.5KW      3相AC380V/50Hz/60Hz           8000
    3    FRN11LM1S-4C          18 KVA       24.5A    11KW        3相AC380V/50Hz/60Hz          10500
    4    FRN15LM1S-4C          24 KVA       32.0A    15KW        3相AC380V/50Hz/60Hz         12080
    5    FRN18.5 LM1S-4C      29 KVA       39.0A    18.5KW    3相AC380V/50Hz/60Hz          16730
    6    FRN22LM1S-4C           34 KVA       45.0A    22KW        3相AC380V/50Hz/60Hz        19570
    7    FRN30LM1S-4C                                             30KW        3相AC380V/50Hz/60Hz         25975
    8    FRN37LM1S-4C                                             37KW         3相AC380V/50Hz/60Hz        40643
    9    FRN45LM1S-4C                                             45KW          3相AC380V/50Hz/60Hz       48850
    10    OPC-LM1-PP                                                  同步電機用PP卡                                      1180
    11    OPC-LM1-PR                                                  同步電機用PR卡                                      1740
    12    OPC-LM1-PS                                                  同步電機用PS卡                                      1620

    13    TP-G1-CLS                                                     操作麵板                                                    1050
